کنتاکتور زیمنس چیست؟
کنتاکتور زیمنس یک کلید الکترومغناطیسی است که با استفاده از نیروی مغناطیسی ایجاد شده توسط بوبین، مجموعه کنتاکت‌ها را باز و بسته می‌کند و بدین ترتیب امکان قطع و وصل جریان برق در مدار را فراهم می‌آورد.

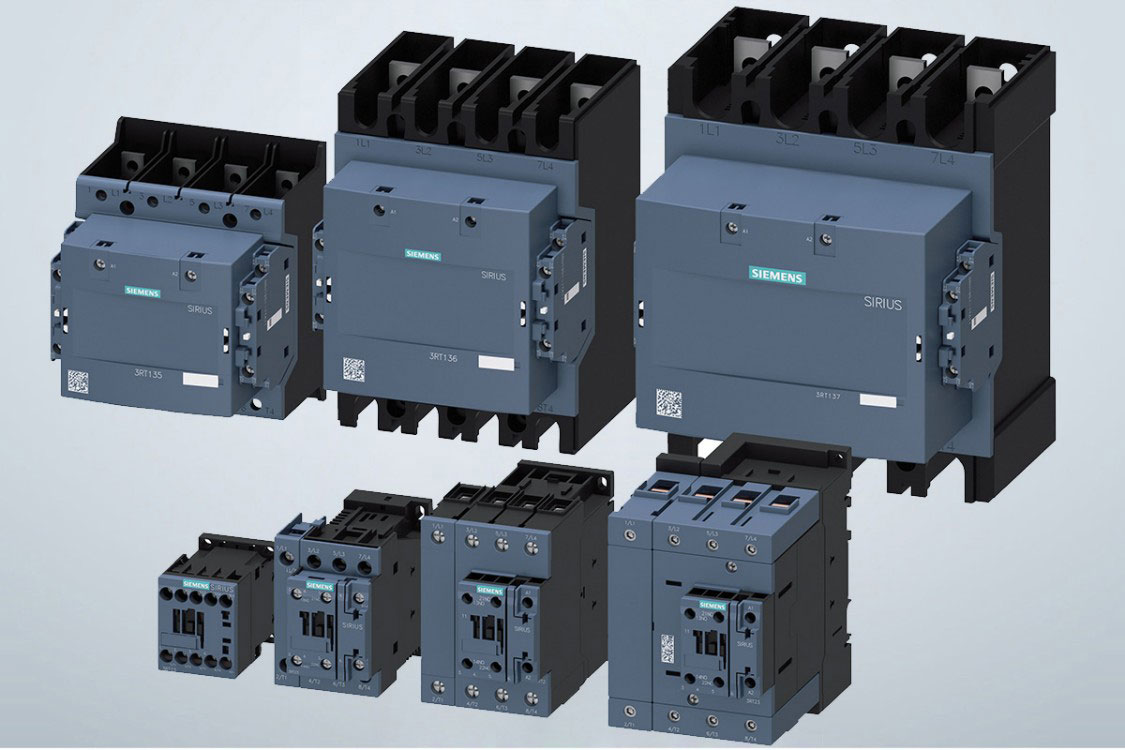

انواع کنتاکتور زیمنس ، کاربرد کنتاکتور زیمن
ساختار کنتاکتور
کنتاکتور انواع مختلفی دارد اما معمولا از چند کنتاکت، تیغه، محفظه، تیغه کمکی ساخته شده اند. در جریان های مستقیم ولتاژ بوبین این قطعات تا از 12 تا 110 و جریان های متناوب از 24 تا 230 ولت می‌باشد . پایه این محصولات به صورت 4 پله می‌باشد که با استفاده از کنتاکت های کمکی به 8 پل نیز ارتقاء می‌یابند . اگر بخواهیم کنتاکتور را به چند بخش اصلی تقسیم کنیم به 3 بخش می‌توانبم این کار را انجام بدهیم :
- محفظه یا قاب محافظ
- سیم پیچ یا مکانیزم فرمان
- جرقه گیر
- تیغه یا کنتاکت
محفظه وظیفه حفاظت از بخش های حامل جریان در برابر اتصال و همچنین جلوگیری از ورود ناخالصی به فضای عملیاتی را بر عهده دارد. مکانیزم فرمان شامل یک سیم پیچ و یک هسته مغناطیسی است. جرقه گیر از چند صفحه مسی موازی با ساختار ویژه تشکیل شده است. کنتاکت ها به دو گروه اصلی و کمکی تقسیم می شوند. تیغه اصلی شامل دو بخش ثابت و متحرک است. بخش متحرک تیغه به هسته سیم پیچ متصل شده و با آن جابجا می شود. تیغه های کمکی به منظور انجام عملیات کنترلی و فیدبک گرفتن از مدار مورد استفاده قرار می گیرند. جالب است بدانید انواع مختلف کنتاکتور زیمنس با تعداد متفاوتی تیغه کمکی عرضه می شوند.
عملکرد کنتاکتور با اتصال برق به بوبین یا به عبارت دیگر فعال شدن مدار فرمان آغاز می شود. سیم پیچ برقدار شده ایجاد یک آهنربای الکتریکی می کند. این آهنربا هسته مغناطیسی سیم پیچ و در نتیجه تیغه متحرک متصل به آن را جابجا می کند. جابجایی تایغه تا رسیدن به تیغه ثابت و به عبارتی برقرار شدن مسیر جریان ادامه پیدا می کند. با قطع ولتاژ بوبین تیغه متحرک به کمک نیروی یک فنر به حالت اولیه بازگشته و جریان مصرف کننده قطع می شود. لازم به ذکر است سرعت قطع و وصل مدار توسط کنتاکتورها بالا است و در کسری از ثانیه این فرآیند اتفاق می افتد.
ویژگی‌های کنتاکتور زیمنس :
- قابلیت اطمینان بالا: کنتاکتور زیمنس به گونه ای طراحی شده اند که بسیار قابل اعتماد و بادوام هستند و حتی در محیط‌های سخت نیز عمر طولانی دارند.
- نصب و استفاده آسان: کنتاکتور زیمنس معمولاً برای نصب و استفاده آسان، با سیم کشی ساده و رابط‌های کاربر پسند طراحی می‌شوند.
- طراحی انعطاف پذیر: کنتاکتور زیمنس در طیف وسیعی از اندازه‌ها و پیکربندی‌ها موجود هستند، که آنها را برای طیف وسیعی از کاربردها مناسب می‌کند.
- کارایی بالا: کنتاکتور زیمنس برای ارائه عملکرد بالا و کنترل دقیق بر جریان برق طراحی شده اند.
- ویژگی‌های پیشرفته: کنتاکتور زیمنس اغلب دارای ویژگی‌های پیشرفته ای مانند محافظت در برابر اضافه بار، حفاظت از نوسانات، و قابلیت‌های تشخیصی هستند که می‌تواند به بهبود ایمنی و قابلیت اطمینان کمک کند.
به طور کلی، کنتاکتورهای زیمنس یک انتخاب قابل اعتماد و با کیفیت برای کنترل جریان برق در طیف گسترده ای از کاربردها هستند.
کاربردهای کنتاکتور زیمنس
کنتاکتورها کاربردهای گسترده ای در بخش های مختلف صنعت دارند. از کنترل موتورها گرفته تا کنترل لامپ های روشنایی، هیترها و … همه نمونه هایی از کاربرد کنتاکتور در صنایع هستند. در اینجا به ذکر چند نمونه از مهمترین کاربردهای کنتاکتور در صنایع مختلف اشاره می کنیم:
- گرمکن های برقی (هیتر)
- کنترل تجهیزات روشنایی
- کنترل بارهای ترانسفورماتوری ولتاژ پایین
- کنترل بارهای خازنی (کنتاکتور خازنی)
- کنترل موتور با کنتاکتور
انواع کنتاکتور زیمنس و کاربردهای کنتاکتور در صنعت
- کنتاکتور AC تیپ AC1: برای بار اهمی، گرمکن برقی و بار غیر اندوکتیو و یا اندوکتیو ضعیف
- کنتاکتور AC تیپ AC2: راه اندازی موتور آسنکرون، روتور سیم پیچی با ترمز جریان مخالف و روتور سیم پیچی بدون ترمز و جریان مخالف
- کنتاکتور AC تیپ AC3: جهت راه اندازی موتور آسنکرون روتور قفسه ای
- کنتاکتور AC تیپ AC4: برای راه اندازی موتور آسنکرون روتور قفسه ای
- کنتاکتور AC تیپ AC5: برای لامپ های تخلیه گازی مانند بخار جیوه و بخار سیم و همچنین لامپ های التهابی ( رشته ای و هالوژن)
- کنتاکتور AC تیپ AC6: برای کنترل ترانسفورماتورها
- کنتاکتور DC تیپ AC1: برای مدار فرمان
- کنتاکتور DC تیپ DC2: برای بار اهمی، گرمکن برقی و بار غیر اندوکتیو یا اندوکتیو
- کنتاکتور DC تیپ DC3: در راه اندازی موتور شنت و قطع کردن موتور هنگام کار
- کنتاکتور DC تیپ DC4: جهت راه اندازی موتور سری و قطع موتور در هنگام عملکرد
- کنتاکتور DC تیپ DC5: برای راه اندازی موتور های سری که در فاصله زمانی کوتاه تعداد قطع و وصل زیاد و یا تغییر جهت گردش موتور ترمز دارند
- کنتاکتور DC تیپ DC6: برای فرمان
کاربرد کنتاکتور زیمنس
از جمله کاربردهای کنتاکتور زیمنس می توان به موارد زیر اشاره کرد:
- سوئیچینگ
- راه اندازی الکتروموتور ها
- تجهیزات اتوماسیون صنعتی
- بانک های خازنی
- تعویض بار های مقاومت
- سیستم های ایزوله کننده با زمین نشدن یا با هدایت نول بسیار ضعیف
- انتقال سیستم زمانی که منبع برق جایگزین در حال استفاده است
- قابل استفاده برای مواردی که کنتاکتور تنها به عنوان حمل کننده جریان به کار می رود و به ندرت قطع و وصل می شود
- قطع و وصل کردن بار های ترکیبی در سیستم های توزیع
