کلید اتوماتیک چیست

کلید های اتوماتیک تجهیزی برای سوئیچ زنی در مدار های الکترونیکی هستند .  به آن MCCB‌ که مخفف Molded Case Circuit Breaker است ، نیز می‌گویند . برای قطع و وصل جریان و ولتاژ برق به صورت ایمن از این تجهیز استفاده میشود . هدف استفاده از کلید اتوماتیک محافظت از اجزا در مقابل آسیب ها و صدمات ناشی از اتصال کوتاه، اضافه بار و اضافه جریان میباشد .

در صورت به وجود آمدن خطا و قدرت قطع و روند آن، کلید های اتوماتیک در حالت خطا قرار گرفته و به حالت قطع نمی روند. کلید های اتوماتیک بر خلاف فیوز ها قابلیت استفاده دوباره و مجدد را در صورت قطع مدار بنابر هر دلیلی دارند . برای کنترل دو پارامتر مغناطیسی و حرارتی این کلید ها قابلیت تنظیم را نیز دارند . کلید های این نوع تجهیزات در ابتدا ابعاد و اندازه های بزرگتری داشتند اما با پیشرفت تکنولوژی آنها به صورت کوچک تر و فشرده تر تولید شده و به عنوان کلید اتوماتیک کمپکت شناخته میشوند .

همچنین در کاربد های متنوعی از جمله صنعتی و مصرفی این کلید ها استفاده میشوند .

انواع کلید اتوماتیک

• کلید اتوماتیک کمپکت غیر قابل تنظیم (Fix):

کلیدهای اتوماتیک فیکس از لحاظ رنج جریان قابل حفاظت غیر قابل تنظیم میباشند و امکان تنظیم ندارند.

• کلید اتوماتیک کمپکت قابل تنظیم (Adjustable):

این سری کلید نیز به دو دسته کلید اتوماتیک کمپکت قابل تنظیم حرارتی – مغناطیسی و کلید اتوماتیک کمپکت قابل تنظیم الکترونیکی تقسیم می شود. در سری کلیدهای اتوماتیک قابل تنظیم، امکان تنظیم جریان از 0.6 یا 0.8 تا 1 برابر جریان بار کامل امکان دارد . برای حفاظت تابلو در برابر آتش سوزی و به منظور بالا بردن امنیت تجهیزات داخل تابلو برق از کلیدهای اتوماتیک کمپکت استفاده می گردد .

کلیدهای اتوماتیک در انواع تک پل، دو پل، سه پل و چهار پل تولید می شوند. کلیدهای اتوماتیک کمپکت دارای طول عمر بالا و قدرت قطع بالاتری نسبت به کلیدهای مینیاتوری و کلیدهای حرارتی برخوردار هستند.

بخش‌های موتور کلید اتوماتیک

• کلید برای قفل‌کردن موتور در وضعیت OFF(0)
• سرب مهروموم موتور
• کنترل وضعیت قطع (O) و وصل  (I) موتور
• واحد تریپ
• برچسب اطلاعاتی
• مدیریت نیروی ذخیره‌شده در وضعیت دستی
• علامت وضعیت وصل و یا قطع موتور
• علامت موقعیت کنترل
• قرار دادن در وضعیت OFF(O)
• حالت انتخاب وضعیت دستی یا اتوماتیک

ویژگی­‌های کلید اتوماتیک

• قابلیت استفاده رله­‌های الکترونیکی
• داشتن رله‌­های Shunt و Under Voltage
• دارا بودن مکانیزم تشخیص علت قطع شدن کلید
• قدرت قطع تا 150 کیلوآمپر
• دارای بازه جریانی 25 تا 1600 آمپر
• دارای رله‌­های مغناطیسی و حرارتی قابل تنظیم

تفاووت بین کلید اتوماتیک و غیر اتوماتیک

وجود یا عدم وجود رله های الکترونیکی برای تشخیص جریان اضافه بار ، اتصال کوتاه و سایر پارامتر ها تفاووت اصلی بین کلید های اتوماتیک و غیر اتوماتیک است . یعنی که زمانی که کلید های اتوماتیک دارای رله های الکترونیکی جهت تشخیص و کنترل پارامترهای مختلف هستند ، کلید های غیر اتوماتیک تنها جهت قطع و وصل مدار بدون وجود رله های الکتریکی عمل میکنند .

کلید اتوماتیک زیمنس

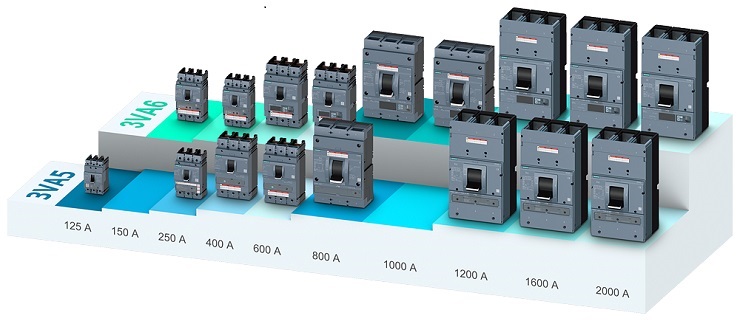

کلید کامپکت زیمنس در 4 سری 3VA1، 3VA2، 3VA5، 3VA6  توسط شرکت زیمنس ارائه شده است، کلید کامپکت زیمنس VA13 و کلید کامپکت زیمنس VA23 با پشتیبانی از استاندارد IEC60947 برای اروپا و مطابق استاندار به اصطلاح اروپایی عرضه و ارائه شده است. کلید کامپکت زیمنس VA53 و کلید کامپکت زیمنس VA63 با پشتیبانی استاندارد UL489 برای کشورهای آمریکای شمالی و مطابق استاندار به اصطلاح آمریکایی تولید و عرضه  شده است.

کلید اتوماتیک کامپکت زیمنس (SENTRON COMPACT): این سری از کلیدهای اتوماتیک زیمنس، به ‌خاطر ابعاد فشرده و نصب ساده و آسان برای استفاده در تابلوهای برق کوچک و متوسط مناسب هستند . این کلیدها دارای رنج جریان نامی 16 تا 630 آمپر هستند.
کلید اتوماتیک حرارتی- مغناطیسی زیمنس (SENTRON VL): کلیدهای این سری قابلیت حفاظت در برابر اضافه ‌بار و اتصال ‌کوتاه را دارند . بازه جریان نامی آن‌ ها از 16 تا 125 آمپر می ‌باشد.

کلید اتوماتیک قطع کامل زیمنس (SENTRON CIRCUIT BREAKER): این سری از کلیدهای اتوماتیک قادر به قطع کامل مدار میباشند و برای محافظت در برابر اضافه ‌بار و اتصال ‌کوتاه در تأسیسات الکتریکی بزرگ استفاده میشوند. دامنه جریان نامی آن‌ ها از 630 تا 6300 آمپر است.

کلید اتوماتیک قطع کامل اصلی زیمنس (SENTRON MAIN CIRCUIT BREAKER): این کلیدها برای کامل قطع کردن مدارهای اصلی مورد استفاده قرار می‌گیرند. دامنه جریان نامی این سری کلید اتوماتیک زیمنس از 630 تا 6300 آمپر است .
