انواع درایو زیمنس و مزایای استفاده از آن

انواع درایو زیمنس و مزایای استفاده از آن

نصب و راه اندازی درایو زیمنس Siemens .

درایوهای زیمنس یکی از پیشرفته ترین سیستم های کنترل و راه اندازی موتورهای الکتریکی هستند که در صنایع مختلف کاربرد دارند. این درایوها به ویژه برای کنترل سرعت، گشتاور، و جهت موتورهای الکتریکی طراحی شده اند و میتوانند به طور دقیق و با کمترین مصرف انرژی عملکرد موتور را بهینه کنند.

درایوها از تکنولوژی های پیشرفت های استفاده میکنند که موجب بهبود بهره وری و کاهش هزینه های نگهداری و انرژی میشود. در این وبلاگ، به طور جامع به مراحل نصب، راه اندازی، و تنظیمات درایو زیمنس خواهیم پرداخت.

درایو زیمنس چیست؟

الکترونیکی دستگاه یک ، VFD (Variable Frequency Drive)یا (Siemens Drive) زیمنس درایو است که برای کنترل سرعت موتورهای الکتریکی سه فاز استفاده میشود. این درایو با تغییر فرکانس و ولتاژ ورودی به موتور، به طور دقیق سرعت و گشتاور موتور را تنظیم میکند. درایوهای زیمنس معمولًا درسیستم های صنعتی و اتوماسیون کاربرد دارند که نیاز به کنترل دقیق حرکت موتورها دارند، از جمله پمپ ها، فن ها، کمپرسورها، و نوار نقاله ها.

ویژگی های کلیدی درایوهای زیمنس:

• کنترل سرعت متغیر: تغییر سرعت موتور بر اساس نیاز سیستم.
• کاهش مصرف انرژی: با کنترل دقیق سرعت و بار موتور، مصرف انرژی کاهش مییابد.
• کنترل گشتاور دقیق: تنظیم گشتاور موتور برای کاربردهای حساس.
• حفاظت های داخلی: حفاظت در برابر اضافه بار، قطع فاز، و دمای بالا.
• پشتیبانی از پروتکل های مختلف ارتباطی: از جملهPROFIBUS ، ProfinetوModbus.

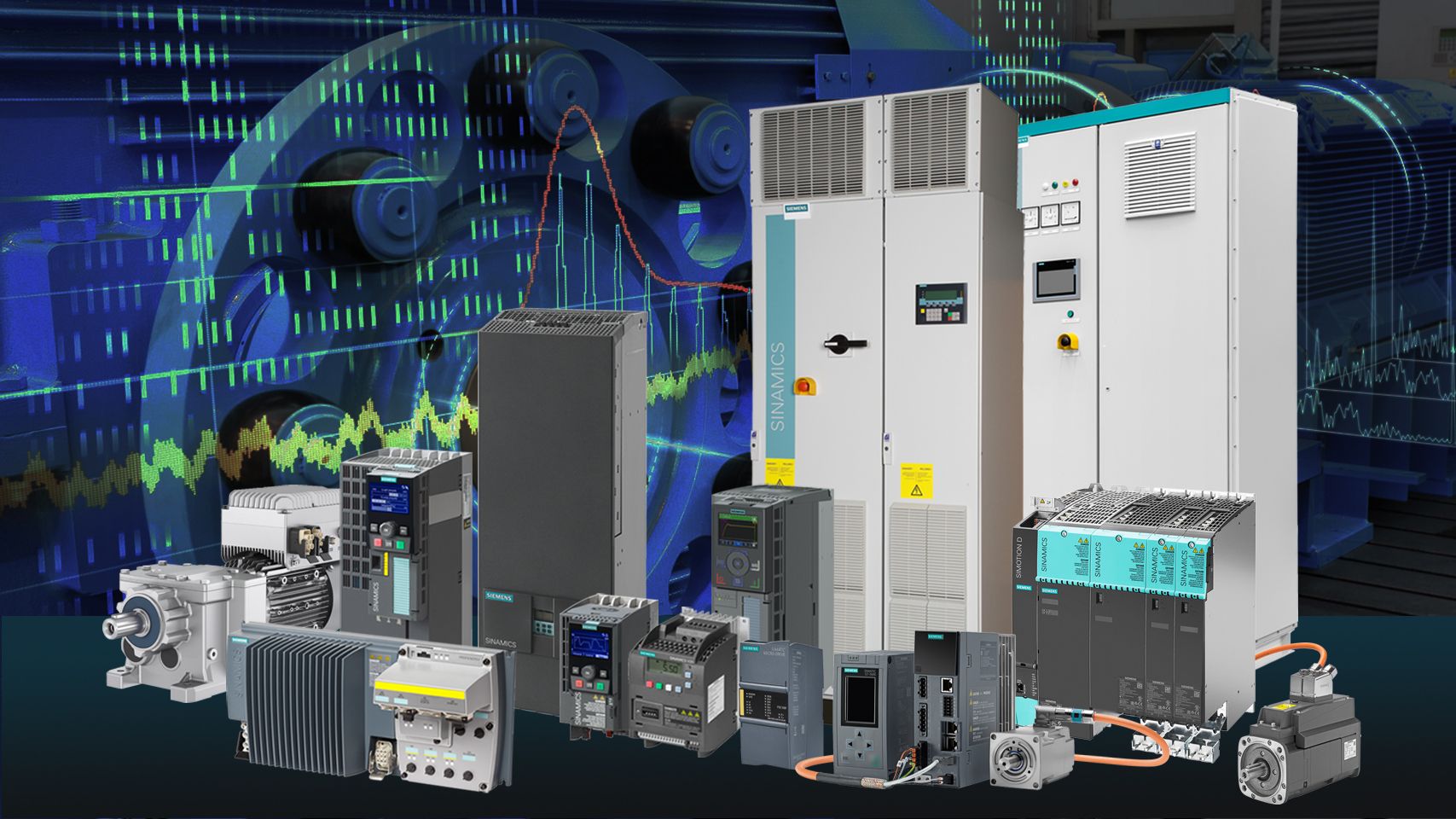

درایوهای زیمنس در مدل های مختلفی مانند 3RW Sirius G120, S120, و V20 Sinamics ارائه میشوند که هرکدام برای کاربردهای خاص طراحی شدهاند.

مزایای استفاده از درایو زیمنس

استفاده از درایوهای زیمنس در سیستم های صنعتی میتواند مزایای زیادی داشته باشد:

• کنترل دقیق سرعت: از آنجا که درایوهای زیمنس قادر به تنظیم سرعت موتور هستند، میتوانند فرآیندهای صنعتی را با دقت بسیار بالا کنترل کنند.
• کاهش مصرف انرژی: با تنظیم سرعت موتور مطابق با نیاز، از مصرف انرژی اضافی جلوگیری میشود.
• کاهش تنش های مکانیکی: با راه اندازی و توقف نرم موتور، تنش های مکانیکی به حداقل میرسد که باعث کاهش خرابی ها و هزینه های نگهداری میشود.
• عملکرد بهینه: درایوهای زیمنس به طور خودکار موتور را بر اساس بار و شرایط محیطی تنظیم میکنند.
• پشتیبانی از پروتکل های شبکه: درایوهای زیمنس به راحتی میتوانند با سیستم های کنترل اتوماسیون مانندPLC ها ارتباط برقرار کنند.

انواع درایو زیمنس

درایوهای زیمنس در مدل های مختلفی وجود دارند که برای کاربردهای مختلف طراحی شده اند. از مهمترین مدل های درایو زیمنس میتوان به موارد زیر اشاره کرد:

• درایوهای V20: Sinamics این درایوها برای کاربردهای ساده و موتورهای کوچک طراحی شده اند. این مدل برای استفاده در پمپ ها، فن ها و سایر سیستم های ساده بسیار مناسب است.
• درایوهای G120: Sinamics این درایوها برای کاربردهای متوسط و پیشرفته تر مناسب هستند و دارای امکانات بیشتری برای کنترل و پیکربندی میباشند.
• درایوهای S120: Sinamics این مدل ها برای کاربردهای صنعتی پیچیده و سیستم های متصل به شبکه های اتوماسیون مناسب هستند. این درایوها امکانات پیشرفته ای همچون کنترل دقیق سرعت و ارتباط با سیستم های PLC و DCS را ارائه میدهند.
• 3RW: Siriusاین درایوها برای موتورهای بزرگ و سیستم های سنگین طراحی شده اند و قابلیت های حفاظتی و کنترل پیشرفته ای دارند.

انتخاب مدل مناسب درایو بستگی به نوع موتور، نیاز به کنترل سرعت، گشتاور، و همچنین نیازهای ارتباطی و حفاظتی سیستم دارد.

نصب درایو زیمنس

نصب صحیح درایو زیمنس، گام مهمی در عملکرد بهینه آن است. در اینجا مراحل نصب درایو زیمنس به طور جامع شرح داده شده است:

آماده سازی و بررسی های اولیه قبل از نصب درایو، ابتدا باید موارد زیر بررسی شوند:

• مشخصات موتور: توان، جریان، ولتاژ و نوع موتور موتور القایی، سنکرون، و غیره.
• منبع تغذیه: اطمینان از فراهم بودن منبع تغذیه سه فاز یا تک فاز به طور مناسب برای درایو.
• محل نصب: محل نصب درایو باید خشک، تهویه دار و به دور از رطوبت، گرد و غبار و دمای بالا باشد.
• سیم کشی و اتصالات: بررسی اتصالات ورودی و خروجی درایو برای اطمینان از صحت سیمکشی.

نصب فیزیکی درایو

• نصب در تابلو برق: درایو باید در تابلو برق با تهویه مناسب نصب شود تا گرمای تولیدی به درستی دفع شود.
• اتصال به شبکه برق: ورودی های سه فاز یا تکفاز بسته به نوع درایو باید به منبع تغذیه متصل شوند.
• اتصال خروجی ها به موتور: خروجی درایو باید به ورودی های موتور متصل شود تا جریان و ولتاژ مناسب برای راه اندازی و کنترل موتور فراهم گردد.
• اتصال سیستم کنترل: درایوهای زیمنس معمولًا از ورودی های دیجیتال و آنالوگ برای کنترل عملیات مانند شروع و توقف موتور استفاده میکنند. این ورودی ها میتوانند به PLC یا دکمه های کنترل متصل شوند.

اتصال سیستم ارت زمین

اتصال زمین یکی از مراحل ضروری نصب درایو است. به طور کلی، باید درایو و موتور به طور صحیح به سیستم ارتینگ متصل شوند تا از خطرات برق گرفتگی و آسیب های ناشی از اتصالات اشتباه جلوگیری شود.

تنظیمات درایو زیمنس

پس از نصب فیزیکی، باید درایو زیمنس برای عملکرد صحیح و بهینه تنظیم شود. تنظیمات عمده شامل موارد زیر است:

تنظیمات اولیه

• تنظیم پارامترهای موتور: این پارامترها شامل جریان نامی، ولتاژ، فرکانس و نوع موتور هستند که باید به درستی وارد شوند.
• تنظیمات فرکانس و ولتاژ: درایو باید به طور صحیح فرکانس و ولتاژ موتور را کنترل کند. این تنظیمات میتواند به صورت دستی یا خودکار انجام شود.

تنظیمات حفاظت

درایوهای زیمنس مجهز به حفاظتی هایی هستند که از موتور در برابر شرایط خطرناک محافظت میکنند:

• حفاظت در برابر اضافه بار: اگر موتور بیش از حد بار داشته باشد، درایو به طور خودکار آن را قطع میکند.
• حفاظت در برابر اضافه حرارت: درایو قادر است دمای موتور و خود را کنترل کند و در صورت افزایش دما از خطرات احتمالی جلوگیری کند.
• حفاظت در برابر نقص فاز: در صورت قطع شدن یکی از فازها، درایو به طور خودکار از ادامه کار موتور جلوگیری میکند.

تنظیمات شتاب و توقف

•  time Ramp-upزمان شتاب: زمان لازم برای رسیدن به سرعت کامل موتور باید تنظیم شود.
•  time Ramp-downزمان توقف: زمان لازم برای کاهش سرعت موتور به طور تدریجی نیز باید تنظیم شود.

.تنظیمات کنترل از راه دور

درایوهای زیمنس قابلیت کنترل از راه دور را دارند. میتوان از طریق پروتکل هایی مانند PROFIBUS یا Profinet برای ارتباط با سیستم های اتوماسیون صنعتی استفاده کرد. این امر به ویژه برای نظارت و کنترل سیستم های پیچیده بسیار مفید است.

مشکل یابی درایو زیمنس

.درایو روشن نمیشود

• علت: عدم تأمین تغذیه صحیح.
• راه حل: بررسی ورودی های برق و تأمین منبع تغذیه مناسب.

درایو به طور خودکار خاموش میشود

• علت: اضافه بار یا دمای بالای درایو.
• راه حل: بررسی بار موتور و سیستم تهویه.

سرعت موتور ثابت نمی ماند

• علت: مشکلات در تنظیمات فرکانس یا ولتاژ.
• راه حل: بررسی تنظیمات درایو و کالیبراسیون مجدد فرکانس و ولتاژ.

درایو دچار نوسانات میشود

• علت: نقص در ارتباطات سیگنال های کنترلی یا پارامترهای نادرست.
• راه حل: بررسی اتصالات سیگنال و پارامترهای کنترلی.

سخن پایانی

درایوهای زیمنس با ویژگی هایی نظیر کنترل دقیق سرعت، کاهش مصرف انرژی، و محافظت پیشرفته از موتور، ابزارهای بسیار کارآمدی برای صنایع مختلف به شمار میآیند. نصب صحیح، تنظیمات دقیق، و عیب یابی مؤثر این درایوها میتواند به عملکرد بهینه سیستم های صنعتی کمک کند. با توجه به مزایای متعدد درایوهای زیمنس، استفاده از آنها در کاربردهای صنعتی میتواند به افزایش بهره وری و کاهش هزینه های نگهداری منجر شود.
