پی ال سی سری SIMATIC S7-1500 زیمنس: تحولی در اتوماسیون صنعتی
SIMATIC S7-1500 یکی از پیشرفته‌ترین سری‌های PLC تولید شرکت زیمنس است که برای پاسخ به نیازهای مدرن اتوماسیون صنعتی طراحی شده است. این سری با سرعت بالا، قابلیت‌های گسترده ارتباطی، امنیت بی‌نظیر، و طراحی ماژولار، به عنوان نسل جدید PLCها شناخته می‌شود و جایگزینی مناسب برای سری S7-300 و S7-400 در بسیاری از کاربردها محسوب می‌شود.

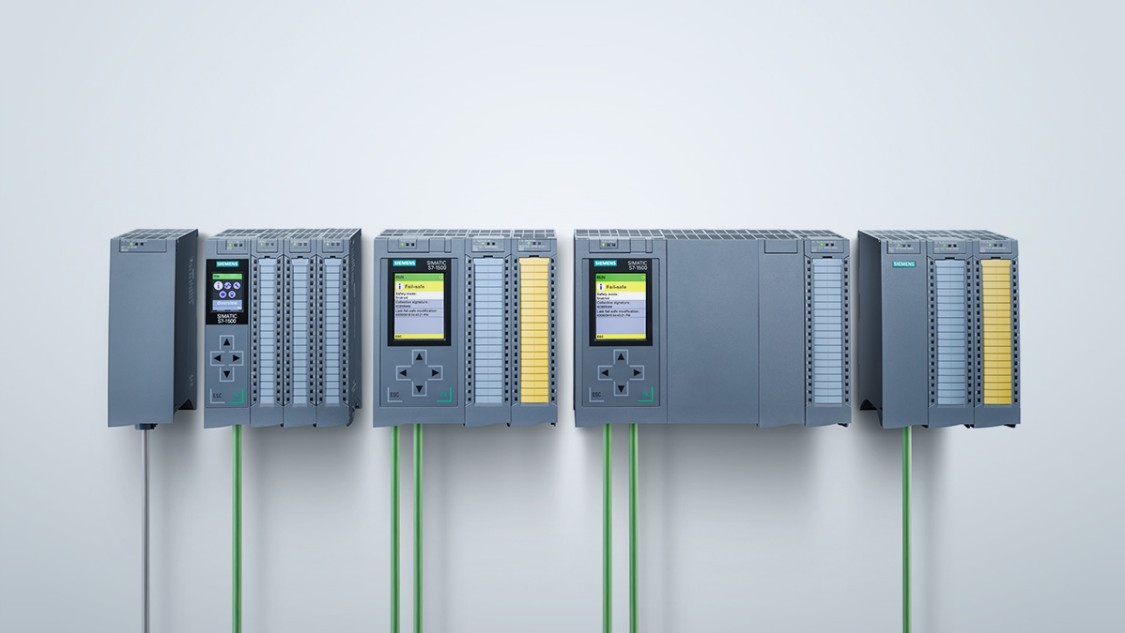

پی ال سی سری 1500 زیمنس ، کاربرد پی ال سی 1500
ویژگی‌های کلیدی سری S7-1500
- عملکرد فوق‌العاده سریع و دقیق
سرعت پردازش بسیار بالا: این سری با سرعت اسکن کمتر از یک میکروثانیه در هر دستور، عملکردی بسیار سریع‌تر از سری‌های قبلی دارد.
واکنش سریع‌تر: برای کاربردهایی که به دقت زمانی بالا نیاز دارند، مانند کنترل موتورهای دقیق یا فرآیندهای حساس، کاملاً مناسب است.
پشتیبانی از داده‌های حجیم: این PLC توانایی پردازش حجم زیادی از داده‌ها را بدون افت عملکرد دارد.
- ساختار ماژولار و انعطاف‌پذیری بالا
طراحی ماژولار این امکان را فراهم می‌کند که تنها ماژول‌های مورد نیاز به سیستم اضافه شوند.
قابلیت گسترش سیستم برای پروژه‌های بزرگ‌تر.
امکان نصب رک‌های مختلف برای افزایش تعداد ورودی/خروجی (I/O).
- رابط‌های کاربری پیشرفته و ساده
مجهز به صفحه نمایش LCD رنگی برای مشاهده وضعیت سیستم، پیام‌های خطا، و اطلاعات مربوط به برنامه.
امکان تغییر تنظیمات اولیه CPU بدون نیاز به نرم‌افزار اضافی.
قابلیت ارائه هشدارها و اطلاعات به صورت گرافیکی و متنی.
- قابلیت‌های امنیتی پیشرفته
سیستم‌های امنیت سایبری: برای محافظت از داده‌ها و برنامه‌ها در برابر حملات سایبری.
رمزگذاری برنامه: جلوگیری از دسترسی غیرمجاز به کدها و تنظیمات.
کنترل دسترسی: قابلیت تعریف سطوح دسترسی مختلف برای کاربران.
- یکپارچگی با شبکه‌های صنعتی
پشتیبانی از پروتکل‌های پیشرفته مانند PROFINET، EtherNet/IP، و Modbus TCP.
امکان ارتباط همزمان با چندین دستگاه و شبکه.
قابلیت استفاده در سیستم‌های توزیع شده (Distributed Systems).
- پشتیبانی از فناوری Industry 4.0 و IoT
قابلیت جمع‌آوری داده‌ها از تجهیزات مختلف و انتقال به سیستم‌های مدیریت داده یا سرویس‌های ابری.
سازگاری با مفاهیم هوش مصنوعی و یادگیری ماشین برای بهینه‌سازی فرآیندهای صنعتی.
پشتیبانی از نرم‌افزارهای مدیریت هوشمند مانند TIA Portal.
اجزای اصلی سری S7-1500
- CPU (واحد پردازش مرکزی)
واحد پردازش مرکزی، اصلی‌ترین بخش سیستم S7-1500 است که وظیفه اجرای برنامه‌ها و مدیریت داده‌ها را بر عهده دارد. CPUهای این سری از نظر کارایی و ویژگی‌ها بسیار متنوع هستند.
ویژگی‌های CPU در S7-1500:
سرعت پردازش بالا برای اجرای برنامه‌های پیچیده.
حافظه بزرگ برای ذخیره برنامه‌ها و داده‌ها.
پشتیبانی از چندین ارتباط همزمان (Ethernet، PROFINET و غیره).
قابلیت عیب‌یابی پیشرفته و ارائه اطلاعات دقیق به کاربران.
مدل‌های CPU در سری S7-1500:
- CPU 1511-1 PN:
کاربرد: پروژه‌های کوچک و متوسط.
ویژگی‌ها: دارای یک پورت PROFINET و حافظه کاری کوچک.
- CPU 1513-1 PN:
کاربرد: پروژه‌های متوسط تا بزرگ.
ویژگی‌ها: سرعت پردازش بالاتر و حافظه بیشتر نسبت به 1511.
- CPU 1515-2 PN/DP:
کاربرد: پروژه‌های صنعتی با نیاز به ارتباط گسترده.
ویژگی‌ها: دارای دو پورت (PROFINET و PROFIBUS).
- CPU 1517-3 PN/DP:
کاربرد: پروژه‌های بزرگ و پیچیده.
ویژگی‌ها: پردازش موازی داده‌ها، حافظه بسیار بزرگ و امکانات ارتباطی گسترده.
- ماژول‌های ورودی/خروجی (I/O Modules)
برای اتصال سنسورها، عملگرها و سایر تجهیزات صنعتی، از ماژول‌های I/O استفاده می‌شود.
ماژول‌های ورودی دیجیتال (Digital Input Modules):
مناسب برای سیگنال‌های دیجیتال مانند کلیدها و سنسورها.
مثال: DI 16x24VDC ST (16 ورودی دیجیتال با ولتاژ 24 ولت DC).
ماژول‌های خروجی دیجیتال (Digital Output Modules):
کنترل عملگرهای دیجیتال مانند رله‌ها و شیرهای برقی.
مثال: DO 16x24VDC ST (16 خروجی دیجیتال با ولتاژ 24 ولت DC).
ماژول‌های ورودی آنالوگ (Analog Input Modules):
دریافت سیگنال‌های آنالوگ مانند ولتاژ و جریان.
مثال: AI 8xU/I ST (8 ورودی آنالوگ برای ولتاژ و جریان).
ماژول‌های خروجی آنالوگ (Analog Output Modules):
ارسال سیگنال‌های آنالوگ برای کنترل تجهیزات.
مثال: AO 4xU/I ST (4 خروجی آنالوگ).
- ماژول‌های ارتباطی (Communication Modules)
برای اتصال PLC به شبکه‌های مختلف صنعتی.
پشتیبانی از پروتکل‌هایی مانند PROFINET، EtherNet/IP، Modbus TCP، و غیره.
مثال: CM 1542-5 برای شبکه PROFIBUS.
- ماژول‌های فناوری (Technology Modules)
ماژول‌های تخصصی برای کنترل دقیق‌تر موتور، موقعیت‌یابی و پردازش سیگنال‌های خاص.
مثال: TM Count 1x24V برای شمارش پالس‌های دیجیتال.
- منبع تغذیه (Power Supply)
تأمین برق مورد نیاز ماژول‌ها و CPU.
مثال: PS 25W 120/230V AC/DC.
برنامه‌نویسی سری S7-1500
برای برنامه‌نویسی این سری از نرم‌افزار TIA Portal استفاده می‌شود که یکی از پیشرفته‌ترین ابزارهای برنامه‌نویسی صنعتی است.
ویژگی‌های TIA Portal:
رابط کاربری گرافیکی ساده و کاربرپسند.
یکپارچه‌سازی کامل با سخت‌افزار S7-1500.
ابزارهای پیشرفته برای عیب‌یابی و نظارت.
پشتیبانی از زبان‌های برنامه‌نویسی استاندارد مانند Ladder (LAD)، Function Block Diagram (FBD)، و Structured Text (ST).
کاربردهای S7-1500
- صنایع خودروسازی:
کنترل خطوط تولید و مونتاژ.
مدیریت ربات‌های صنعتی و تجهیزات هوشمند.
- صنایع غذایی و دارویی:
کنترل فرآیندهای تولید حساس و بهداشتی.
نظارت بر کیفیت محصولات.
- صنایع نفت و گاز:
مدیریت خطوط لوله و پالایشگاه‌ها.
نظارت بر تجهیزات حساس.
