پی ال سی سری 400 و انواع پی ال سی سری 400
پی ال سی S7-400 زیمنس یکی از قدرتمندترین سری‌های PLC است که برای کاربردهای بزرگ و پیچیده صنعتی طراحی شده است. این سری با عملکرد بالا، قابلیت گسترش و انعطاف‌پذیری بسیار زیاد، در سیستم‌های پیچیده مانند صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها و خطوط تولید بسیار گسترده استفاده می‌شود.
پی ال سی سری 400 و انواع پی ال سی سری 400
ویژگی‌های کلی سری S7-400 زیمنس
- ساختار ماژولار:
قابلیت نصب ماژول‌های مختلف ورودی/خروجی (I/O)، پردازشگرهای ارتباطی و ماژول‌های خاص.
امکان گسترش تعداد ماژول‌ها و رک‌ها برای پروژه‌های بسیار بزرگ.
- عملکرد بالا:
پردازش سریع برنامه‌ها و پشتیبانی از تعداد زیاد ورودی/خروجی.
مناسب برای پروژه‌های با حجم داده‌های بالا.
- پشتیبانی از ارتباطات گسترده:
شبکه‌های صنعتی پیشرفته مانند PROFIBUS، PROFINET و Industrial Ethernet.
امکان اتصال همزمان به چندین شبکه.
- سیستم Redundancy (پشتیبان‌گیری):
امکان ایجاد سیستم‌های دوگانه (Redundant) برای افزایش پایداری و قابلیت اطمینان.
- مناسب برای محیط‌های سخت صنعتی:
مقاوم در برابر شرایط دمایی و ارتعاشات.

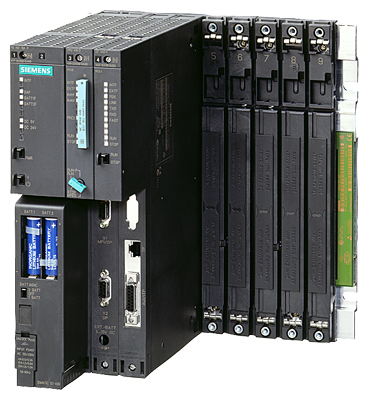

اجزای اصلی سیستم S7-400

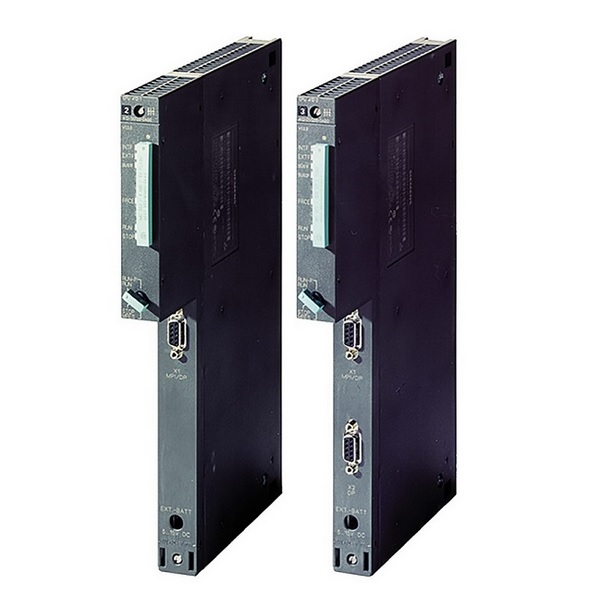

- CPU (واحد پردازش مرکزی)
وظیفه اجرای برنامه‌های کاربری و مدیریت داده‌ها را برعهده دارد.
CPUهای این سری از نظر عملکرد، سرعت پردازش و حافظه داخلی متنوع هستند.
ویژگی‌های CPUها در S7-400:
- حافظه بزرگ برای اجرای برنامه‌های پیچیده.
- پورت‌های متعدد برای ارتباطات (MPI، PROFIBUS، PROFINET).
- امکان استفاده در سیستم‌های Redundant.
مدل‌های CPU:
- CPU 412:
مناسب برای کاربردهای کوچک‌تر.
حافظه کمتر و قیمت پایین‌تر.
برای کاربردهای متوسط با نیاز به ارتباطات بیشتر.
- CPU 416:
مناسب برای کاربردهای پیچیده‌تر با حجم پردازش بالا.
- CPU 417:
قوی‌ترین مدل این سری با حافظه بالا و سرعت پردازش بسیار زیاد.
مناسب برای پروژه‌های بزرگ و سیستم‌های پیچیده.
- ماژول‌های ورودی/خروجی (I/O Modules)
- دیجیتال (Digital I/O):
برای اتصال به سنسورها و عملگرهای دیجیتال.
ماژول ورودی: SM 421.
ماژول خروجی: SM 422.
- آنالوگ (Analog I/O):
برای اتصال به سیگنال‌های آنالوگ مانند جریان (4-20mA) و ولتاژ (0-10V).
ماژول ورودی: SM 431.
ماژول خروجی: SM 432.
- ماژول‌های خاص (Special Modules):
ماژول‌های پردازش سیگنال‌های خاص مانند شمارش، موقعیت‌یابی و غیره.
مثال: FM 455 برای کاربردهای موقعیت‌یابی.
- رک‌ها (Racks)
برای نصب ماژول‌های مختلف از رک‌ها استفاده می‌شود.
رک‌ها می‌توانند به صورت اصلی (Main Rack) یا توسعه (Expansion Rack) باشند.
مدل استاندارد: UR1 و UR2.
- ماژول‌های ارتباطی (Communication Modules)
برای ارتباط با شبکه‌های صنعتی و تجهیزات خارجی.
مدل‌های ارتباطی پرکاربرد:
- CP 443-5: برای شبکه PROFIBUS.
- CP 443-1: برای شبکه PROFINET/Ethernet.
- CP 441: برای ارتباط سریال (RS-232/RS-485).
- منبع تغذیه (Power Supply)
ماژول‌های منبع تغذیه برای تأمین برق مورد نیاز رک و ماژول‌ها استفاده می‌شوند.
مدل پرکاربرد: PS 405.
مدل‌های مختلف CPU و ویژگی‌ها
- CPU 412-1 و 412-2:
کاربرد: سیستم‌های کوچک تا متوسط.
حافظه کاری: 64-128 کیلوبایت.
پورت‌های ارتباطی: MPI، PROFIBUS.
پشتیبانی از تعداد I/O: تا 4,096 نقطه.
- CPU 414-3 و 414-4:
کاربرد: سیستم‌های متوسط با نیاز به ارتباطات گسترده.
حافظه کاری: 128-256 کیلوبایت.
پورت‌های ارتباطی: MPI، PROFIBUS، PROFINET.
پشتیبانی از تعداد I/O: تا 13,000 نقطه.

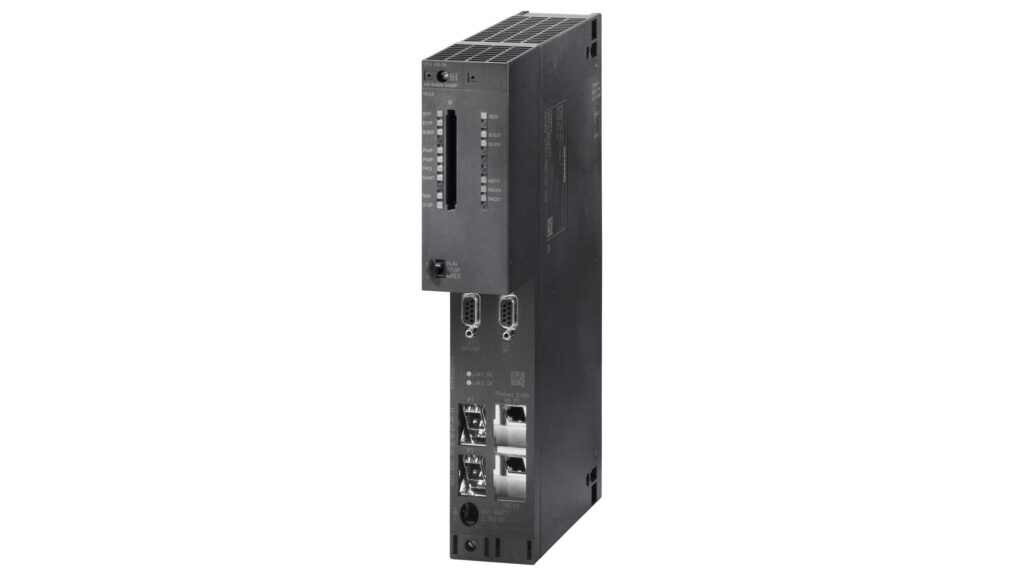

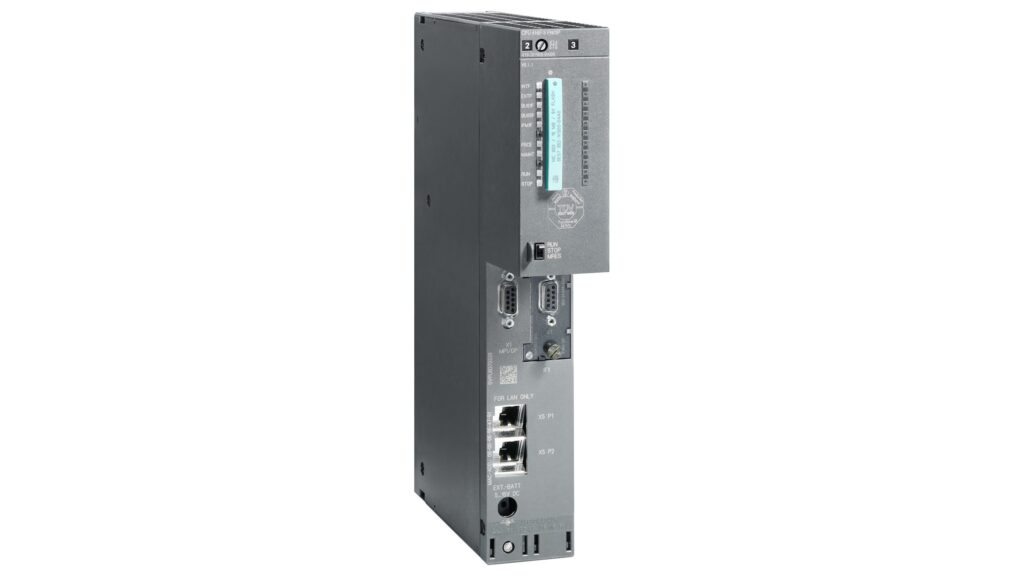

- CPU 416-2 و 416-3:
کاربرد: سیستم‌های پیچیده‌تر و پروژه‌های بزرگ.
حافظه کاری: 512 کیلوبایت.
سرعت پردازش: بسیار بالا.
پشتیبانی از تعداد I/O: تا 21,000 نقطه.
کاربرد: سیستم‌های بسیار بزرگ مانند پالایشگاه‌ها و نیروگاه‌ها.
حافظه کاری: 1 مگابایت.
پشتیبانی از تعداد I/O: تا 65,000 نقطه.
ویژگی‌های سیستم‌های Redundancy در S7-400
عملکرد بی‌وقفه (Fault-Tolerant):
استفاده از دو CPU برای اطمینان از عدم توقف سیستم.
در صورت خرابی یک CPU، دیگری به‌صورت خودکار جایگزین می‌شود.
ماژول‌های Redundancy:
IM 153: برای ارتباط بین رک‌ها و CPUهای دوگانه.
کاربردهای سری S7-400
- صنایع نفت و گاز:
کنترل فرآیندهای پیچیده پالایشگاهی.
- نیروگاه‌ها:
مدیریت و کنترل سیستم‌های تولید برق.
- صنایع پتروشیمی:
کنترل واکنش‌های شیمیایی و خطوط تولید مواد شیمیایی.
- صنایع خودروسازی:
خطوط تولید و مونتاژ گسترده.
- حمل‌ونقل ریلی:
سیستم‌های کنترل ایستگاه‌ها و شبکه‌های ریلی.
مزایا و نقاط قوت سری S7-400
- قدرت پردازش بالا:
مناسب برای پروژه‌های با حجم داده‌های زیاد.
- قابلیت گسترش:
اضافه کردن رک‌ها و ماژول‌های متعدد.
- پشتیبانی از شبکه‌های صنعتی:
قابلیت اتصال به چندین شبکه همزمان.
- پایداری بالا:
عملکرد قابل‌اعتماد در شرایط صنعتی سخت.
- سیستم Redundancy:
تضمین عملکرد بدون وقفه.
ویژگی‌های کلی سری S7-400 زیمنس
- طراحی ماژولار و گسترش‌پذیری بالا:
امکان نصب تعداد زیادی از ماژول‌ها برای ورودی/خروجی (I/O)، ماژول‌های ارتباطی، پردازشگرهای خاص، و غیره.
قابلیت استفاده از چندین رک (Rack) به صورت سری یا موازی.
پشتیبانی از ترکیب چند CPU برای توزیع بار پردازشی.
- عملکرد پیشرفته و قدرت پردازش بالا:
مناسب برای پروژه‌هایی که نیاز به پردازش سریع داده‌ها و اجرای همزمان چندین فرآیند دارند.
اجرای برنامه‌های پیچیده با استفاده از حافظه‌های بزرگ و سرعت پردازش بسیار بالا.
- انعطاف‌پذیری در شبکه‌های صنعتی:
پشتیبانی از پروتکل‌های مختلف مانند PROFIBUS، PROFINET، Ethernet، و Modbus.
ارتباط همزمان با چندین شبکه برای مدیریت تجهیزات متنوع.
- سیستم‌های Redundancy (پشتیبانی دوگانه):
طراحی سیستم‌های مقاوم در برابر خطا برای جلوگیری از توقف عملیات در صنایع حساس.
استفاده از دو CPU و سایر تجهیزات پشتیبان برای تضمین کارکرد بی‌وقفه.
- سازگاری با محیط‌های صنعتی سخت:
مقاومت در برابر دماهای بالا، ارتعاشات، گرد و غبار و نویزهای الکتریکی.
اجزای اصلی سیستم S7-400
- CPU (واحد پردازش مرکزی)
CPU در S7-400، قدرتمندترین بخش سیستم است و وظیفه اجرای برنامه‌های کاربری و مدیریت کلی فرآیندها را بر عهده دارد.
ویژگی‌های CPU در S7-400:
حافظه کاری بزرگ برای ذخیره و اجرای برنامه‌های پیچیده.
سرعت پردازش بالا برای اجرای دستورات منطقی و کنترلی.
پورت‌های متعدد برای ارتباط با شبکه‌ها و تجهیزات جانبی.
قابلیت توزیع بار پردازشی بین چند CPU در یک سیستم.
مدل‌های مختلف CPU و کاربردهای آنها:
- CPU 412-1 و 412-2:
کاربرد: پروژه‌های کوچک و متوسط.
حافظه کاری: 64-128 کیلوبایت.
پشتیبانی از تعداد I/O: تا 4,096 نقطه.
سرعت پردازش: مناسب برای کاربردهای استاندارد.
- CPU 414-3 و 414-4:
کاربرد: پروژه‌های متوسط تا بزرگ.
حافظه کاری: 128-256 کیلوبایت.
پشتیبانی از تعداد I/O: تا 13,000 نقطه.
ویژگی خاص: پشتیبانی از شبکه‌های متعدد.
- CPU 416-2 و 416-3:
کاربرد: پروژه‌های پیچیده و بزرگ با نیاز به پردازش داده‌های سنگین.
حافظه کاری: 512 کیلوبایت.
پشتیبانی از تعداد I/O: تا 21,000 نقطه.
ویژگی خاص: سرعت بالا و اجرای چندین فرآیند همزمان.
- CPU 417-4:
کاربرد: سیستم‌های بزرگ و حساس مانند پالایشگاه‌ها و نیروگاه‌ها.
حافظه کاری: 1 مگابایت.
پشتیبانی از تعداد I/O: تا 65,000 نقطه.
ویژگی خاص: قوی‌ترین CPU با قابلیت‌های پیشرفته پردازشی و ارتباطی.
- ماژول‌های ورودی/خروجی (I/O Modules)
برای ارتباط با سنسورها و عملگرها، ماژول‌های I/O در سیستم استفاده می‌شوند.
ورودی/خروجی دیجیتال (Digital I/O):
ماژول ورودی دیجیتال: SM 421
تعداد کانال: 16، 32 یا بیشتر.
ولتاژ: 24V DC یا 230V AC.
ماژول خروجی دیجیتال: SM 422
خروجی ترانزیستوری یا رله‌ای.
ورودی/خروجی آنالوگ (Analog I/O):
ماژول ورودی آنالوگ: SM 431
اندازه‌گیری سیگنال‌های ولتاژ (0-10V) و جریان (4-20mA).
ماژول خروجی آنالوگ: SM 432
کنترل عملگرها و تجهیزات آنالوگ مانند درایوها.
ماژول‌های خاص (Special Modules):
FM 455: برای کنترل موقعیت‌یابی.
FM 452: برای پردازش سیگنال‌های پالس.
- ماژول‌های ارتباطی (Communication Modules)
این ماژول‌ها امکان اتصال PLC به شبکه‌های مختلف صنعتی و تجهیزات خارجی را فراهم می‌کنند.
مدل‌های پرکاربرد:
- CP 443-5: برای شبکه PROFIBUS.
- CP 443-1: برای شبکه PROFINET/Ethernet.
- CP 441: برای ارتباط سریال (RS-232/RS-485).
- رک‌ها (Racks)
رک‌ها بستری برای نصب ماژول‌های مختلف هستند و به دو نوع اصلی تقسیم می‌شوند:
- رک اصلی (Main Rack): برای نصب CPU و ماژول‌های اصلی.
- رک توسعه (Expansion Rack): برای گسترش سیستم و افزودن ماژول‌های بیشتر.
مدل‌های رک:
UR1: رک استاندارد با ابعاد کوچک‌تر.
UR2: رک بزرگ‌تر برای ماژول‌های بیشتر.
- منبع تغذیه (Power Supply)
منبع تغذیه برق مورد نیاز ماژول‌ها و CPU را تأمین می‌کند.
مدل پرکاربرد: PS 405.
ویژگی‌های سیستم Redundancy (پشتیبانی دوگانه)
کاربرد: در صنایع حساس که توقف سیستم غیرقابل‌قبول است، مانند نیروگاه‌ها، پالایشگاه‌ها و خطوط تولید مستمر.
عملکرد:
استفاده از دو CPU برای تضمین کارکرد مداوم.
در صورت خرابی یکی از CPUها، دیگری به‌صورت خودکار جایگزین می‌شود.
ماژول‌های خاص برای Redundancy:
IM 153: برای هماهنگی بین رک‌ها و CPUهای دوگانه.
کاربردهای سری S7-400
- صنایع نفت و گاز:
کنترل فرآیندهای پالایشگاهی و پتروشیمی.
- نیروگاه‌ها:
مدیریت تولید و توزیع برق.
- صنایع خودروسازی:
کنترل خطوط تولید و مونتاژ بزرگ.
- حمل‌ونقل ریلی:
سیستم‌های کنترل و مدیریت ایستگاه‌ها.
- صنایع غذایی و دارویی:
کنترل فرآیندهای تولید حساس و دقیق.
مزایا و نقاط قوت S7-400
- پایداری بالا: مناسب برای شرایط سخت صنعتی.
- گسترش‌پذیری: امکان اضافه کردن رک‌ها و ماژول‌های بیشتر.
- شبکه‌های صنعتی پیشرفته: پشتیبانی از ارتباطات گسترده.
- سیستم‌های مقاوم در برابر خطا: تضمین عملکرد بدون وقفه.
